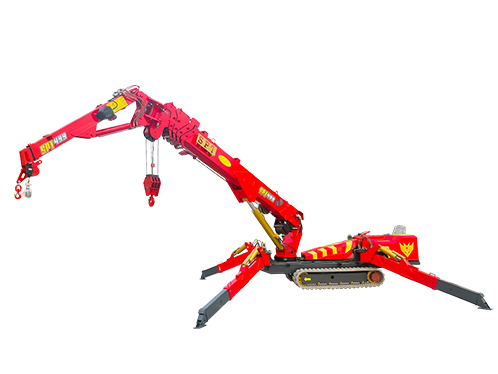

5T微型履带吊机 （蜘蛛吊车）

规   格

5.0t×3.0m

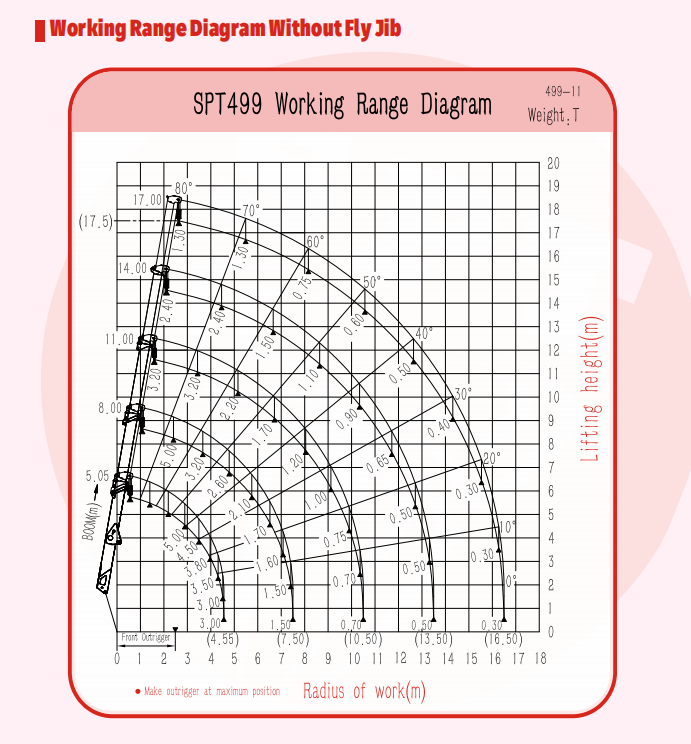

*大作业半径

16.50m×0.40t

*大地上扬程

17.5m×1.3t

*大地下扬程

17.5mX2.5t(4绳) 35mX1t(2绳) 70mx1t(1绳)

卷扬装置

吊钩上升速度

0-14m/min (4绳）

钢丝绳规格

Φ10mm×80m

伸缩装置

吊臂形式

5段吊臂，六边形结构

吊臂长/时间

5.05m-17.00m/45sec

起伏装置

吊臂角度/时间

0-80°/18sec

回旋装置

回转角度/速度

0-360°（连续）/30sec

支 腿

支腿动作形式

手动+油压

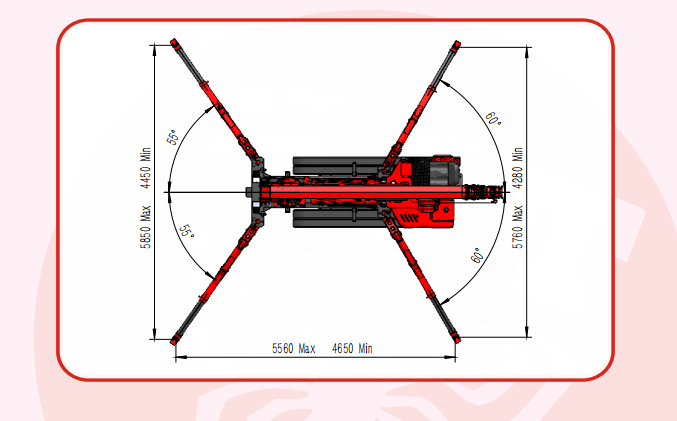

*大伸出幅度 (mm)

5560（长）X5850（前）X5760（后）

行走装置

行走方式

液压马达驱动、两速

行走速度

0-2.5km/h

爬坡能力

20°(36%)

履带（长×宽）

1810mm×350 mm

接地比压

47kpa（0.48 kgf/cm²）

电机

电压

AC380V（可选）

功率/转速

7.5kw/1440 min-1

噪声等级

额定转速≤78dB(A) （1m）

 柴油发动机

型号

3TNV80F (YANMAR)

型式/排量

三缸水冷/1.266L

额定功率

14.6kw/2400 min-1

启动方式

电启动

启动性能

-5°C~40°C

燃料/容积

柴油/40L

电池容量

12v 45AH

燃油消耗率

272g/kW-h

噪声等级

额定转速≤84dB(A)  (1m)

排放标准/海拔

EPA-Tier4，欧五/1200m

操作系统

操作种类(吊臂/行走/支腿/油门）

无线遥控和双轴操纵杆控制器

操作特性

全比例控制与比例操纵杆控制

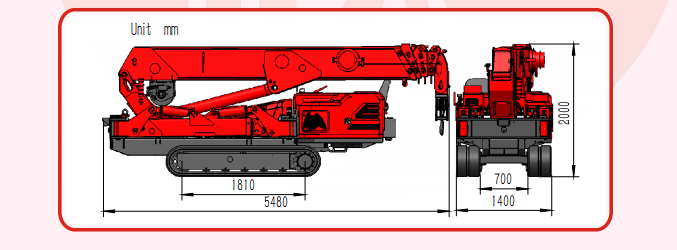

整车尺寸

长×宽×高

5480mm×1400mm×2000mm

整车重量

主机（不含选配）

6000kg

标准配置

柴油机和电机（双动力）、手动和无线比例遥控（双操作模式）、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录

选配

搜索钩、副臂、单倍率吊钩、白色履带，支脚垫块、吊篮
