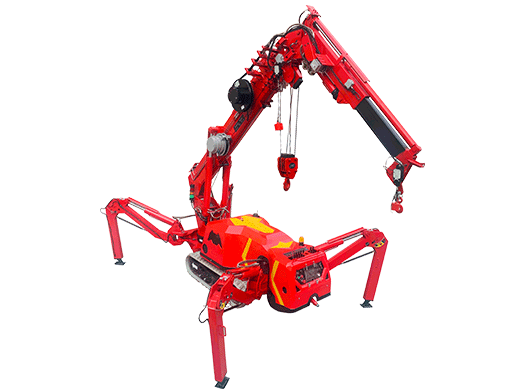

3T微型履带吊机（蜘蛛吊车）

规   格

2.95t×1.4m

*大作业半径

8.83m×0.15t

*大地上扬程

9.50m×0.70t

*大地下扬程

10mX1t(4绳) 20mX1t(2绳) 40mX0.74t（1绳）

卷扬装置

吊钩上升速度

0-8m/min (4绳）

钢丝绳规格

Φ8mm×45m

伸缩
装置

吊臂形式

4 （5）段吊臂，六边形结构

吊臂长/时间

3.1m-9.2m/20sec

起伏
装置

吊臂角度/时间

0-80°/13sec

回旋
装置

回转角度/速度

0-360°（连续）/60sec

支 腿

支腿动作形式

手动旋出+油压自动支撑（两节腿）

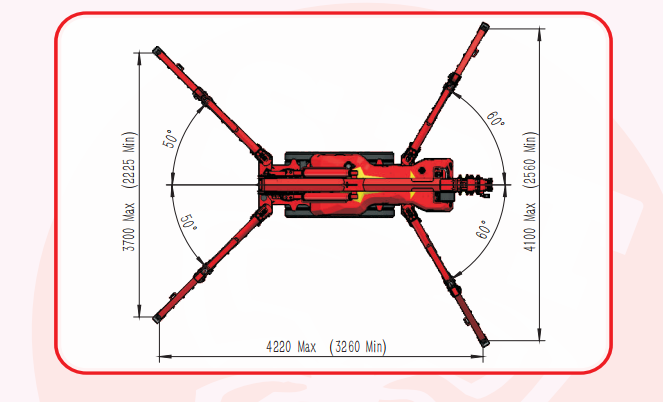

*大伸出幅度 (mm)

4220（长）X3700（前）X4100（后）

行走
装置

行走方式

液压马达驱动、两速

行走速度

0-2.5km/h

爬坡能力

20°(36%)

履带（长×宽）

1150mm×230 mm

接地比压

42kpa（0.43 kgf/cm²）

电机

电压

AC380V（可选）

功率/转速

4kw/1440 min-1

噪声等级

额定转速≤75dB(A) （1m）

柴油发动机

型号

3TNV70（洋马）

型式/排量

三缸水冷/0.854L

额定功率

10.3kw/2200min-1

启动方式

电启动

启动性能

-5°C~40°C

燃料/容积

柴油/18L

电池容量

12v 45AH

燃油消耗率

274g/kW-h

噪声等级

额定转速≤82.5dBA  (1m)

排放标准/海拔高度

国三，EPA-Tier4/1200米

操作
系统

操作种类(吊臂/行走/支腿）

无线遥控/手动操作

操作特性

全比例控制与手动比例操控

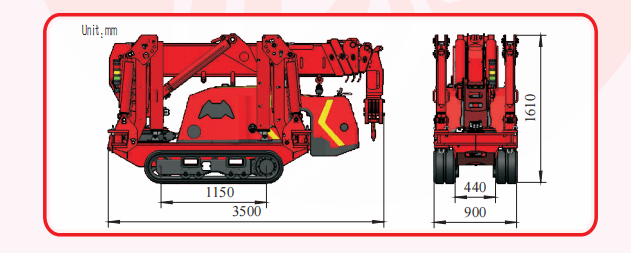

整车
尺寸

长×宽×高

3500mm×900mm×1610mm

整车
重量

主机（不含选配）

2550kg

标准
配置

柴油机和电机（双动力）、手动和无线比例遥控（双操作模式）、液晶显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测及起重性能表对应切换功能、支脚离地报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、行走/支腿/吊臂三模式互锁系统、数据记录

选配

搜索钩、副臂、单倍率吊钩、白色履带，支脚垫块、吊篮
