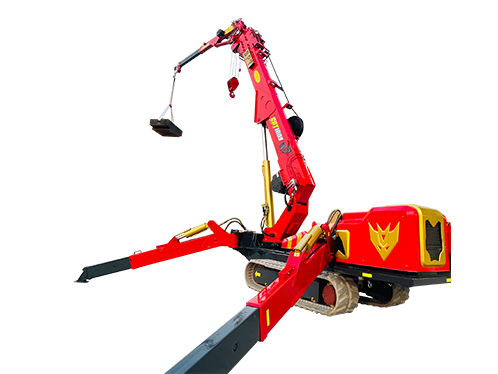

10T微型履带吊机 （蜘蛛吊车）

规   格

10.0t×2.5m

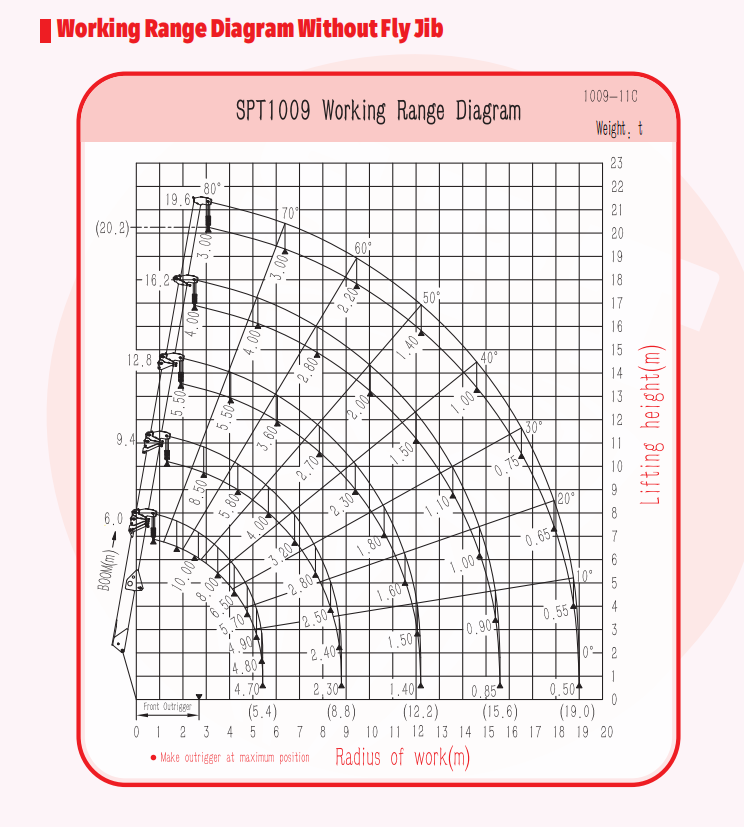

*大作业半径

19m×0.50t

*大地上扬程

20.2mx3.0t

*大地下扬程

20mx4.7t (6绳)    30mx4.7t (4绳)

62mx3.2t (2绳)    125mx1.5t (1 绳)

卷扬
装置

吊钩上升速度

0-12m/min (6绳）0-18m/min (4绳）

钢丝绳规格

Φ10mm×150m

伸缩
装置

吊臂形式

5段吊臂，六边形结构

吊臂长/时间

6.0m-19.6m/55sec

起伏
装置

吊臂角度/时间

0-80°/25sec

回旋
装置

回转角度/速度

0-360°（连续）/60sec

支 腿

支腿动作形式

手动+油压

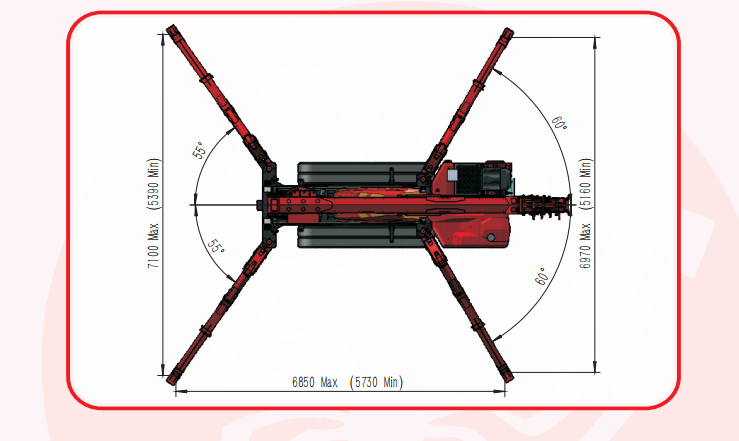

*大伸出幅度 (mm)

6850（长）X7100（前）X6970（后）

行走
装置

行走方式

液压马达驱动、两速

行走速度

0-2.5km/h

爬坡能力

23°(42%)

履带（长×宽）

2235mm×400 mm

接地比压

67kpa（0.68 kgf/cm²）

电机

电压

AC380V（可选）

功率/转速

15kw/1440 min-1

噪声等级

额定转速≤78dB(A) （1m）

柴油发动机

型号

4TVN88Z(YANMAR)

型式/排量

四缸水冷/2.190L

额定功率

32.3kw/2600 min-1

启动方式

电启动

启动性能

-5°C~40°C

燃料/容积

柴油/60L

电池容量

12v 60AH

燃油消耗率

259g/kW-h

噪声等级

额定转速≤92B(A)  (1m)

排放标准/海拔高度

国三、EPA-Tier4/1200米

操作
系统

操作种类(吊臂/行走/支腿/油门）

无线遥控和双轴操纵杆控制器

操作特性

全比例控制与比例操纵杆控制

整车
尺寸

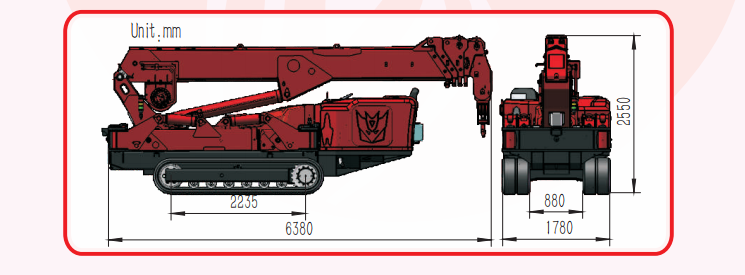

长×宽×高

6380mm×1780mm×2550mm

整
车重量

主机（不含选配）

11800kg

标准
配置

柴油机和电机（双动力）、手动和无线比例遥控（双操作模式）、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录

选配

搜索钩、副臂、单倍率吊钩、白色履带，支脚垫块、吊篮
